Силовые ls кабели от стройтехснабжения: история, применение и маркировка

Области применения

Необходимость защиты, обеспечиваемой LS-проводниками, в большинстве областей сферы жизнедеятельности человека очевидна. Такие электротехнические изделия предпочтительно размещать в местах, где много проводников установлено в замкнутом пространстве, находятся рядом друг с другом, присутствует высокое напряжение, где ограниченные условия эвакуации, а система вентиляции неэффективная.

Именно поэтому, такие LS-изделия впервые были применены на подводных лодках, где спасение от огня не только трудно, а иногда и невозможно, а также на ядерных установках, где густой дым и токсичные коррозионные газы могут иметь катастрофические последствия.

Наиболее предпочтительными областями применения LS-изделий являются надземный, подземный, морской и воздушный транспорт, ТЭС, АЭС, коммутационные центры связи, туннели, гостиничные комплексы, театры и большие ночные клубы.

Определить, следует ли использовать LS-кабель, смогут  проектные организации, поскольку применение его целесообразно не всегда. К тому же изделия на основе ПВХ и FEP обладают своими преимуществами, которые слишком важны, чтобы их игнорировать. Кроме того замена их на кабели LS в некоторых местах неэффективно, например, в открытых пространствах, где дым и газы способны быстро рассеиваться самостоятельно. Проще говоря, изделия класса LS лучше всего подходят для сценариев, в которых традиционные модификации могут быть опасными.

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

• Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
• Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
• Изгибать можно с ограничениями:
  • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
  • с многожильными — 7,5 радиусов (за счет большей гибкости).
    Есть плоские варианты (двух и трехжильные)
• Допустимая температура нагрева проводников:
  • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
  • при нормальной эксплуатации +70°C
  • в режиме перегрузки +90°C.
• Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Кабели Герда

Кабели ГЕРДА монтируют в системах для приема/передачи данных в спектре до 4 МГц в электрооборудовании и для межприборного соединения электроприборов функционирующих до 400 В, 50/60 Гц. Кабели имеют возможность использоваться для создания числовых информационных шин: RS.485/482/422, в системах, которые требуют применение «витой пары» в роли канала получения информации.

Популярные модификации кабелей Герда:

• КВБнг(А)-FRLS, универсальный тип, медь луженая, бронированный оцинкованной лентой, огнестойкий, мало дымный;
• КВБнг(А)-FRLSLTx, универсальный тип, медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, с малой токсичностью дыма;
• КВБнг(А)-LS:, универсальный тип, медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, не распространяющие огонь при групповой укладке.

Кабели контрольные, ОПС и СОУЭ, монтажные

Эти кабели относятся к группам контроля и управления электрическим оборудованиям. Повышенное требование к их пожарной стойкости вызвано тем, что они, обычно, размещаются в местах расположения людей: в жилых, общественных и производственных зданиях, где имеются повышенные требования к пожарной безопасности.

Популярные модификации контрольных кабелей:

• КВБбШвнг(А)-LS: медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, защитный покров прессованного шланга поливинилхлоридного пластиката LS;
• КВВГнг(A)-FRLS: медь луженая, отсутствуют защитные покровы, огнестойкий, мало дымный LS -для изоляции жил и оболочки, FR — термического барьера из слюдосодержащих лент;
• КВВГнг(A)-LS: медь луженая, отсутствуют защитные покровы, огнестойкий, мало дымный LS
• КВВГЭнг(A)-FRLS: медь луженая, отсутствуют защитные покровы, огнестойкий, мало дымный LS -для изоляции жил и оболочки, FR — термического барьера из слюдосодержащих лент.

Популярные модификации кабелей ОПС и СОУЭ:

• КПСнг(A)-FRLS: для противопожарных систем, медь, категория помещений А, LS мало дымный, FR — огнестойкая кремнийорганическая резина;
• КПСЭнг(A)-FRLS: для противопожарных систем, медь, эранированный алюмолавсановой лентой, категория помещений А, LS мало дымный, FR — огнестойкая кремнийорганическая резина;
• КПСЭСнг(A)-FRLS: для противопожарных систем, медь, эранированный алюмолавсановой лентой, для противопожарных систем, огнестойкий барьер из слюдосодержащей ленты, категория помещений А, барьер из LS мало дымный, FR — огнестойкая кремнийорганическая резина.

Популярные модификации монтажных кабелей:

• МККШвнг(А)-FRLS: медь, оцинкованная броня помещения категории А, LS — мало дымный, FR — огнестойкий.
• МККШвнг(А)-LS: медь, оцинкованная броня, не распространяет горением при групповой прокладке в помещениях категории А, LS — мало дымный.
• МКЭШвнг(А)-FRLS медь, оцинкованная броня, медный экран, помещения категории А, LS — мало дымный, FR — огнестойкий.

Хотя кабели LS были доступны в течение нескольких десятилетий, их массовое применение начало расти только сейчас. Отчасти это связано с тем, что в РФ данная продукция сертифицирована и потребитель покупая LS – кабель, может не сомневаться в его качестве и, что в случае возникновения пожарной опасности, защитная оболочка изделия  проявит свою огнестойкость и будет способствовать замедлению распространения огня в кабельных каналах.

2.95

Cообщение об ошибке

Кабели Герда

Кабели ГЕРДА монтируют в системах для приема/передачи данных в спектре до 4 МГц в электрооборудовании и для межприборного соединения электроприборов функционирующих до 400 В, 50/60 Гц. Кабели имеют возможность использоваться для создания числовых информационных шин: RS.485/482/422, в системах, которые требуют применение «витой пары» в роли канала получения информации.

Популярные модификации кабелей Герда:

• КВБнг(А)-FRLS, универсальный тип, медь луженая, бронированный оцинкованной лентой, огнестойкий, мало дымный;
• КВБнг(А)-FRLSLTx, универсальный тип, медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, с малой токсичностью дыма;
• КВБнг(А)-LS:, универсальный тип, медь луженая бронированный оцинкованной лентой, огнестойкий, мало дымный, не распространяющие огонь при групповой укладке.

Типы кабелей

Кабель сип: расшифровка

СК различаются в зависимости от того, в какой области они применяются, и какого рода это применение. В зависимости от вида изоляции выделяют следующие типы силовых кабелей:

• КС, у которых в качестве изоляции применяется пропитанная бумага (они имеют оболочку из алюминия или свинца);
• КС с изоляцией из резины;
• КС, имеющие изолирующие слои из поливинилхлорида;
• силовые кабели, изоляция которых полиэтиленовая.

Также кабели различают по материалу, из которого изготовлены токопроводящие жилы.

Основные виды СК в зависимости от материала жил и изоляции:

• с алюминиевыми проводниками: АВВГ, АВВГ-П, АВВГнг(А), АВВГ-Пнг(А), АВВГнг(А)-LS, АВБШв, АВБШвнг(А), АВБШвнг(А)-LS;
• с медными проводниками: ВВГ, ВВГ-П, ВВГнг(А), ВВГП нг(А), ВВГнг(А)-LS, ВБШв, ВБШвнг(А), ВБШвнг(А)-LS.

Вся подобная продукция имеет различные технические характеристики, что позволяет выбрать из всего ряда необходимый вариант.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.

• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Структура

Кабель ВВГнг-LS передает и распределяет электроток в устройствах, имеющих постоянный тип тока. Особенность проводникового элемента в повышенной защите от горения. Провод имеет в себе шесть жил, максимальное сечение которых достигает 240 квадратных миллиметров. Допустимый ток равен 70 ампер. Максимальный вес равен двум тоннам на километр, а минимальный — ста двенадцати килограммам. Цена зависит от того, какие характеристики имеет продукт, в частности от количества жил с общим объемом.

Обратите внимание! Разрабатывается данный кабель по условиям пожарной безопасности. Главной особенностью их является снижение дыма во время пожара. Температура при работе варьируется от −50 до +50 градусов

Время работы примерно 30 лет. Кабель используется в сетях, имеющих переменный ток до тысячи вольт при 50 гц частоте. Он применяется в сооружениях в лотках и коробах.

Температура при работе варьируется от −50 до +50 градусов. Время работы примерно 30 лет. Кабель используется в сетях, имеющих переменный ток до тысячи вольт при 50 гц частоте. Он применяется в сооружениях в лотках и коробах.

Схематичная кабельная структура

Кабельные различия между LS и ПВХ

В отличие от оболочек из ПВХ, в кабелях LS используется защита, изготовленная из термопластичных материалов, которые практически не образуют дыма и значительно уменьшают распространение пламени, что позволяет людям легче выходить из зоны пожара, а служащим МЧС более быстро выполнять свою работу по ликвидации очага возгорания. Соединения LS обычно основаны на полиолефине и легированы гидратированными минералами, в результате чего получается прозрачный и менее плотный дым.

За годы, прошедшие с момента появления кабелей LS, были введены другие составы, которые дают еще лучшие результаты при сохранении требуемых электрических характеристик изделий. Полимерные материалы, не являющиеся по своей природе огнезащитным составом, содержат добавки, такие как неорганические гидраты — тригидрат алюминия или гидроксид магния, которые замедляют процесс воспламенения. Нужно отметить, что слишком насыщенное легирование для LS, ухудшает некоторые физические свойства оболочек, которые обязаны защищать электроконструкцию от внешних и внутренних воздействий. Поэтому в промышленности разработаны сбалансированные составы для увеличения эффективности работы силовых кабелей под нагрузкой и в тоже время обладающих свойствами LS.

Конструкция провода

Провод ВВГнг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

• По своей форме жилы бывают секторными или круглыми.
• Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
• Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
• Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Государственные и европейские стандарты для LS- кабелей

Повышение спроса на LS-кабели породил определенную путаницу между производителями и не только в терминологии, но и стандартах, которые могут использоваться для тестирования такой продукции. В настоящее время в мире не существует стандартизированного подхода к терминологии, применимо к таким изделиям.

Например, некоторые производители предлагают кабели LSZH с низким содержанием дыма и без галогенов, в то время как другие предлагают LSF с функцией «мало дыма и огня». Во многих случаях запутанный набор акронимов также подчеркивает субъективную природу самой терминологии. Например, до сих пор не определено, что именно характеризует продукцию с низким уровнем дыма? Имеет ли термин «нулевой галоген» отсутствие галогенированных материалов или это относится к галогеновым выбросам только в условиях пожара.

Расшифровка кабеля ВВГ нг ls

Расшифровка её незамысловата и, по сути, содержит в себе описание ключевых технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. Буквы «нг» говорят о том, что кабель не распространяет горение. Ну а «ls» означает «LowSmoke», то есть, по-русски, низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель – медный. Кстати, не удивляйтесь, если вам встретится менее привычная аббревиатура frls – это одно и то же. Просто «fr» означает «FireResistance», то есть устойчивый к огню, а это, по сути, то же, что и «нг». Применение ВВГ нг ls ввиду его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.

Кабели нг(А)-FRLS и нг(А)-FRHF

нг(А)-FRLS – огнестойкий кабель, не распространяющий горение при групповой прокладке, с низким дымо-газовыделением (Fire Resistant Low Smoke)

нг(А)-FRHF – огнестойкий кабель, не распространяющий горение при групповой прокладке, с низким дымо-газовыделением и низкой коррозионной активностью, безгалогеновый (Fire Resistant Halogen Free)

Индексы нг(А)-FRLS и нг(А)-FRHF — взаимозаменяемы, вы можете использовать либо один, либо другой.

Кабели нг(А)-FRLS и нг(А)-FRHF применяются в системах противопожарной защиты (пожарная сигнализация, оповещение и управление эвакуацией и т.д.) на всех объектах кроме тех, которые указаны в таблице 2 ГОСТ 31565-2012.

Другие системы, которые должны работать при пожаре, указаны в ФЗ-123:

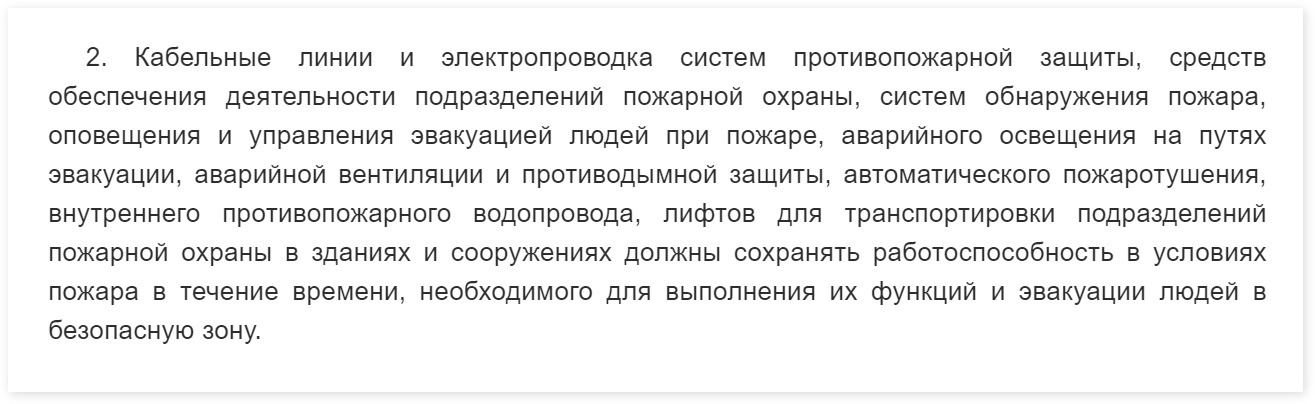

ФЗ-123 статья 82 пункт 2

Способы прокладки кабеля

Существует несколько методов прокладки кабеля ВВГнг-LS.

Открытый метод

Исходя из технических параметров изделия, разрешается выполнять прокладку по поверхностям из не горючего сырья, например гипс, бетон, кирпич и так далее.

Разрешена прокладка по воздуху на сооружениях. Но при этом необходимо устанавливать опоры во время работы, чтобы исключить деформацию кабеля.

Прокладка с защитной гофрой

Для прокладки в опасных местах, которые подвержены возгораниям, устанавливается дополнительная защита в виде гофры или кабель-канала.

Метод с кабеленесущими установками

К таким установкам можно отнести трубы, кабельные ящики и прочее. Этом метод установки в основном предназначается для производственных объектов, а не жилых домов.

При установке провода на промышленных предприятиях, необходимо помнить о классе помещения, в котором прокладывается провод и температуре окружающей среды.

На кабеленесущих установках разрешается монтаж изделия ВВГ-нг ls пучком. Число проводов в пучке определяется от места установки, класса пожароопасности и других условий.

Метод скрытой прокладки провода

Это один из популярных вариантов прокладки провода в жилых домах.

Подземный способ

Работа выполняется в проделанных штробах, под отделкой, в пустотах и так далее. Такой метод не нуждается в дополнительной защите, так как не подвержен дефектам.

К исключениям относится прокладка в деревянных сооружениях. Там нужна защита от возгорания и короткого замыкания.

Подземный метод

Изделие типа ВВГнг ls не желательно для прокладки в почве, потому что в нем нет естественной защиты от механических повреждений. Но допустима прокладка такого провода в грунте с использованием дополнительной защиты как гофры, тоннели, траншеи и так далее.

Неважно какой метод монтажа выбран. При работе нужно придерживаться нормативной документации

Виды и маркировка LS-кабелей

Распространение правил, кодексов и разрозненных норм и стандартов мешает производителям кабелей адекватно определять, действительно ли  они выпускают продукцию с рейтингом LS

Поэтому при покупке такой модификации проводниковых изделий важно не ошибиться, а лучше сравнить LS изделия от нескольких производителей, выбрать кандидатов, у которых огнестойкость кажется удовлетворительной, а затем сравнить их гибкость, температурный диапазон, радиус изгиба, срок службы и другие ключевые показатели

Лучший вариант должен обладать как превосходными характеристиками, связанными с огнем, так и эксплуатационными параметрами. Отечественные производители выпускают сегодня LS-продукцию для разных типов кабелей: силовых, контрольных, ОПС и СОУЭ, монтажных и других.

Кабель ВВГ: область применения

При прокладке/замене проводки, других работах по части электрики в частных домах и квартирах чаще всего используют кабель ВВГ. Это обусловлено широкой областью применения и относительно невысокой ценой. Использоваться он может в электрических сетях с напряжением не выше 1000 В и частотой 50 Гц (спец виды до 100 Гц). То есть, подходит для однофазной и трехфазной сети. Монтироваться может в помещениях и на улице. При наружной прокладке нуждается в дополнительной защите. Его укладывают в трубы ПНД, кабельные лотки и т.п.

Трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.
